一、PC 膜片研发的核心意义
PC（聚碳酸酯）是一种综合性能优异的工程塑料，其薄膜 / 片材的研发与量产具有较高的产业应用价值：
1. 材料特性带来的应用价值
PC 膜片兼具高透光率（可达 90% 以上）、优异的抗冲击性、尺寸稳定性、耐温性（长期使用温度 - 40~120℃）、电绝缘性，是高端功能膜的核心基材之一。
2. 多领域的产业刚需
电子半导体领域：用于芯片封装绝缘层、柔性电子基材、显示面板光学膜，满足高绝缘、低吸湿、高透明的要求；
新能源领域：动力电池组绝缘防护、固态电池隔膜、光伏背板，适配高安全、耐候性需求；
光学与消费电子：手机 / 平板屏幕保护膜、触控面板、3D 打印透光件，对厚度均匀性、光学性能有着很高的技术要求；
工业与民生领域：安防视窗、ID 卡基材、医疗包装、建筑采光膜，兼顾强度与环保性；
PC膜片 在电子半导体领域应用
3. 行业与战略价值
PC 功能膜归属于新材料赛道，是国内战略性新兴产业重点发展方向之一，其研发水平直接反映高端装备与材料加工能力，同时推动产业链升级，PC 基材具备可回收特性，有利于搭建材料环保循环体系与高端制造国产化。
二、PC 膜片压延成型工艺参数（结合本次广州普同试机数据）
本次广州普同（技术咨询：13580599870）试机针对 0.15mm 厚度 PC 膜片，验证了桌面挤出压延机的成型可行性，核心工艺参数如下：
1. 温度参数（核心控制项）
挤出 / 模头温度：一区→模头从 290℃-280℃控温，下料口冷却水不开启；
原理：PC 熔体粘度高，需高温保证塑化均匀，同时避免过热降解，模头温度稳定在 280℃保障熔体流动性；
压延辊温度：下辊 120℃、中辊 120℃、上辊常温；
原理：中 / 下辊控温保证熔体在辊间充分延展定型，上辊常温实现快速冷却，减少内应力，保障膜片平整度；

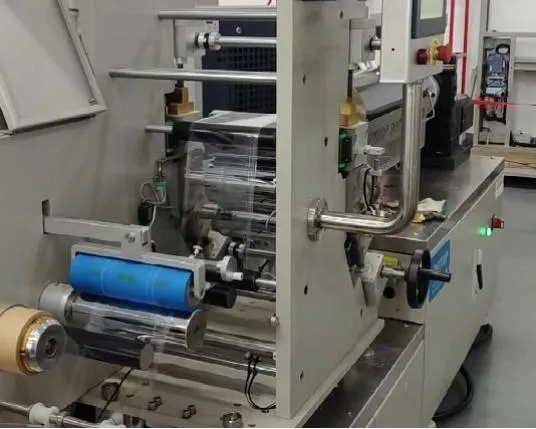

PC膜片 小型压延机
2. 挤出与工艺参数
螺杆转速：70RPM，电机扭矩 57%；
原理：设备支持螺杆转速与熔体压力闭环控制，保障挤出稳定，扭矩控制避免过载；
熔体压力：8.2MPa，本次试机未加装滤网，适配本次试料的洁净度条件；
原理：稳定的熔体压力是厚度均匀的核心，无滤网适配本次试料的洁净度要求；
张力控制：收卷张力12%、收边张力 12 %，保障收卷平整无褶皱。
3. 关键工艺控制要点
原料预处理：PC 吸湿性强，成型前必须充分干燥（120℃/4~6h），避免熔体水解产生气泡；
辊速与速比：三辊独立控速，通过速比调节膜片厚度与分子取向，本次设备支持各辊转速独立调节，适配工艺优化；
压力控制：压延辊压力需匹配熔体粘度，保障 0.15mm 超薄厚度的均匀性，避免辊间压力不均导致厚度偏差；

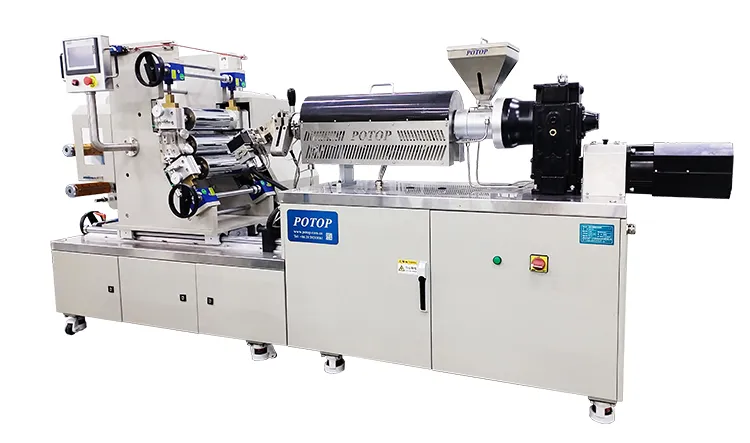

桌面压延机
三、流延工艺与压延工艺的选择依据
两种工艺均为 PC 膜片的主流成型方式，核心差异与选择逻辑如下：

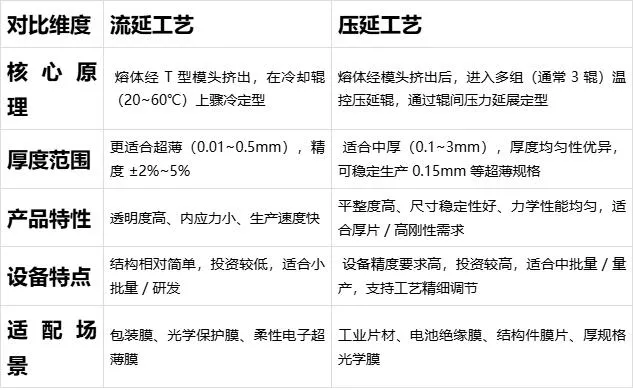

1. 核心工艺对比
2. 选择的核心依据
（1）产品厚度与精度要求
若目标厚度 ＜0.1mm，优先选择流延工艺，其冷却辊定型更易实现超薄均匀性；
若目标厚度0.1-3mm（如本次 0.15mm），同等设备条件下，压延工艺制备的膜片尺寸稳定性相比流延更占优势；
（2）产品性能需求
对光学透明度、低内应力要求极高（如高端显示膜）：流延工艺骤冷定型，分子取向小，内应力低，透光率更优；
对平整度、尺寸稳定性、力学强度要求高（如电池绝缘膜、工业视窗）：压延工艺通过辊压延展，分子取向均匀，膜片平整度、刚性更优；

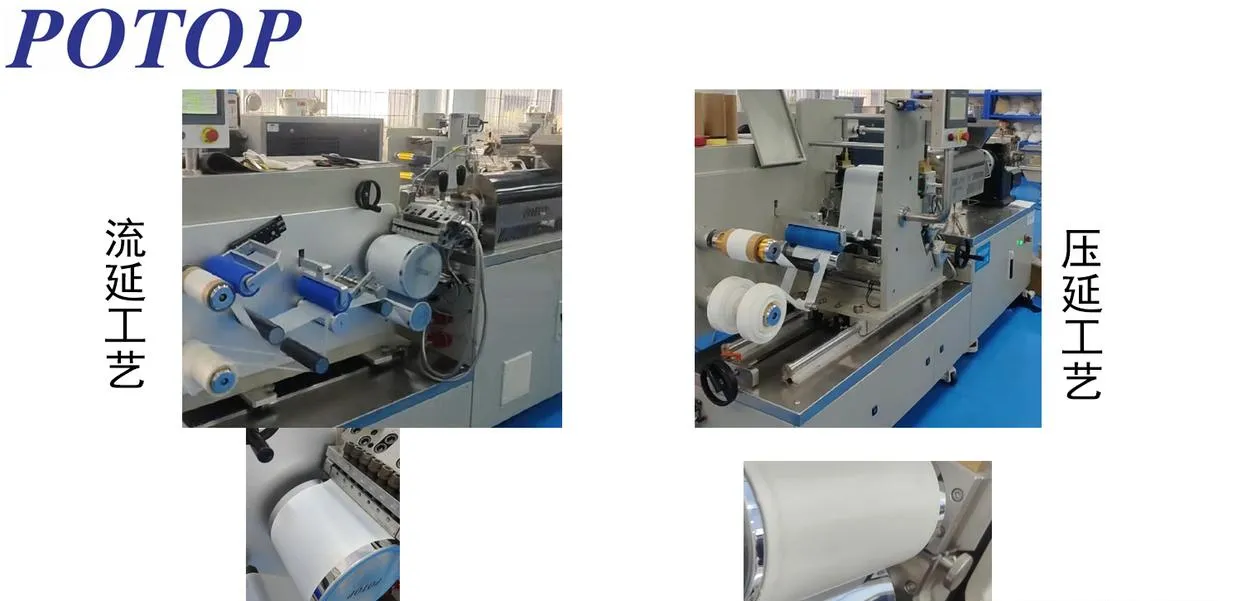

流延和压延工艺选择
四、本次试机的核心结论
本次试机验证该设备针对0.15mm规格PC膜片的样品研发、小批量试制具备相应优势：
螺杆转速与熔体压力闭环控制，保障挤出稳定，厚度均匀；
各辊转速、辊温独立控制，可灵活调节工艺，适配 PC 的加工需求；
三辊压延结构可精准控制超薄厚度，为 PC 膜片的研发与小批量生产提供了可靠方案。
